Dikey Fan Coil Birimi (VFCU) olarak da bilinen bir fan bobine birimi (FCU), birısı değiştiricisi(kolip) ve afanFCU'lar genellikleHVACKonut, ticari ve endüstriyel bina sistemleriKanallı bölünmüş klimaFCU'lar tipik olarakKanal işlemive atermostatBir veya daha fazla alanın sıcaklığını düzenlemek ve anaHava işleme ünitesiEğer soğutucularla birlikte kullanılırsa, termostat fan hızını ve/veya su akışını veyaSoğutucuısı değiştiricisine birKontrol valfi.
Özellikleri:

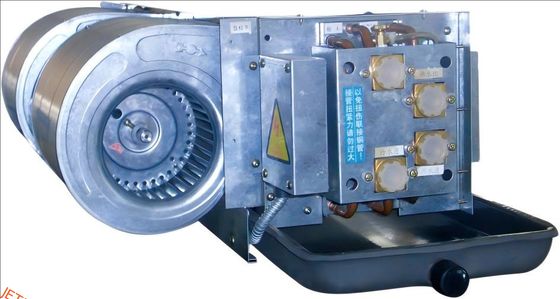

- Kanallı fan bobini birimi
- FCU Fan Coil Birimi
- Isıtma bobini
- Ürün Adı: Ventilatör bobini birimi
- Bobin Satırları: 4 Satır ---- 3 Satır
- Motor: Tek fazlı kapasitif motor
- Fan: Çift Giriş Merkezi Fan
- Güç kaynağı: 220V, 50Hz
- Çöp borusu: 3/4 "
- Seçmeli
* Elektrikli ısıtıcı (PTC)
* Dönüş hava kutusu
* DC fırçasız motor
Teknik parametreler:
Model
- Evet. |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standart Hava
Hacim ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Soğutma kapasitesi |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Isıtma kapasitesi |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (ihtiyaçlı) |
Güç ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Elektrik akımı (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Statik basınç ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Gürültü seviyesi ((dB)) |
S |
≤37 |
≤39 |
≤41 |
≤ 43 |
≤45 |
≤46 |
≤ 48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤ 48 |
≤50 |
≤ 54 |
≤ 56 |
|
Bobin |
Türü |
Yüksek saflıklı bakır borular ve alüminyum soğutma yüzgeçleri |
Su Akışı(1000kg/saat) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Basınç düşüşü ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Max Çalışma Pressi(MPa) |
1.6 |
Motor
|
Güç Girdi |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| miktarı |
1 |
2 |
Fan |
Türü |
Çift Giriş Merkezi Van |
| miktarı |
1 |
2 |
3 |
4 |
Notlar:
1Soğutma koşulları: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; Isıtma koşulları: DB=21°C, TW1=60°C, △TW=10°C.
2Soğutma ve ısıtma kapasiteleri yüksek hızlarda değerlerdir. Orta hava hacminde bu değerler tablodaki değerlerin yaklaşık %84'ünü, düşük hava hacminde ise yaklaşık %74'ünü oluşturur.
3.Süpürge, inç başına 12 yüzgeç yoğunluğuna sahip 3 sıra borudur. Diğer türler için, örneğin 2 sıra borular için, lütfen ayrı bir şekilde belirtin.
4.Gürültü değerleri ulusal standart GB-T19232-2003'deki ilgili gerekliliklere uygun koşullarda test edilmelidir.
5Bu ürünün motor etiket gücü çıkış gücüdür, yukarıdaki tabloda gösterilen güç ise motor giriş gücüdür.
6.Yukarıdaki model numaralarında, parantez içindeki rakamlar yüksek hızlı hava hacmini temsil eder: miktar ×10 m3/h. Örnek: FP-34 340 m3/h'lik bir hava hacmine sahiptir.
Uygulamalar:
JETEX Fan Coil Birimleri, çeşitli ortamlarda çok çeşitli uygulamalar için uygun çok yönlü HVAC ürünleridir.Bu İçerideki Fan Coil Birimleri hem konut hem de ticari alanlarda verimli soğutma ve ısıtma çözümleri sunmak için tasarlanmıştırFP-200 ile FP-1400 modelleri, farklı oda boyutlarına ve soğutma gereksinimlerine uygun olarak çeşitli seçenekler sunar.
Sıkça sorulan sorular:
S: Fan sarmal ünitesinin markası nedir?
A: Fan bobin ünitesinin markası JETEX.
S: Fan bobin ünitesi için mevcut model numaraları nelerdir?
A: Mümkün olan model numaraları FP-200'den FP-1400'e kadar değişmektedir.
S: Fan bobini birimi nerede üretiliyor?
A: Fan bobini birimi Çin'in Guangzhou şehrinde üretiliyor.
S: Fan bobini birimi hem konut hem de ticari amaçlar için kullanılabilir mi?
C: Evet, fan sarmal ünitesi hem konut hem de ticari uygulamalara uygundur.
S: Fan bobini birimi için nasıl bir garanti verilir?
A: Garanti ile ilgili bilgiler için lütfen üreticinin sağladığı garanti politikasına bakın.
